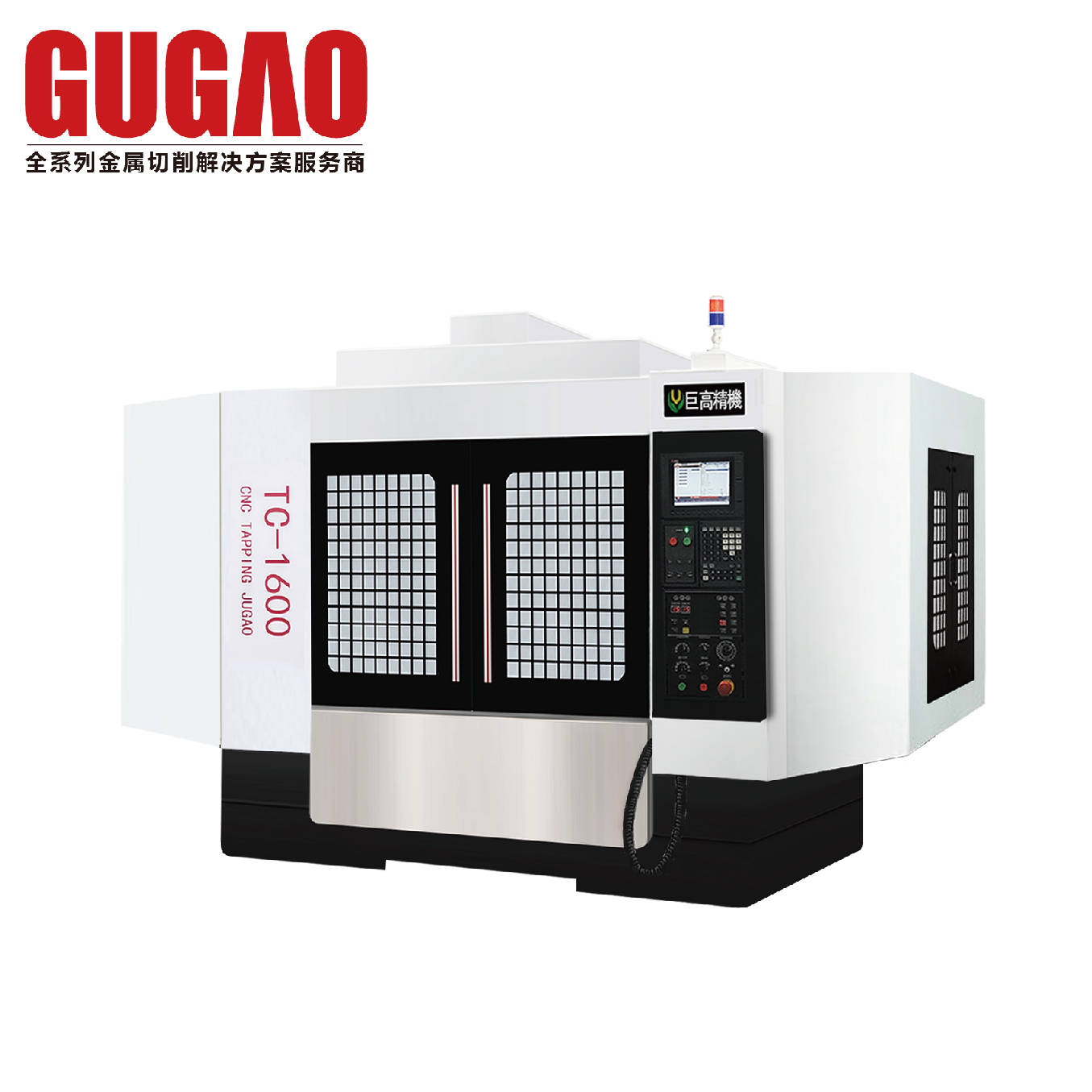

TC1600钻攻机行程 X轴 1600 Y轴 500 Z轴
TC540高速钻攻行程 X轴 500 Y轴 400 Z轴 300
TC540高速钻攻产品规格表
技术参数单位TC540
行程
X轴mm500
Y轴mm400
Z轴mm300
主轴鼻端到工作台mm150-450
主轴中心至立柱mm466
工作台
工作台尺寸mm650*400
T型槽（尺寸*槽数*间距)mm14*3*121
最大载重kg300
主轴
主轴锥度#BT30
转速r.p.m20000
传动方式#直结式
进给
切削进给m/min10/10/10
快速进给m/min48/48/48
精度
定位精度mm0.008
重复定位精度mm0.005
换刀系统
刀具数Pcs16/21
刀具最大重量Kg3
刀具最大长度mm200
刀具直径（满刀/临空刀）mm60/80
刀库形式#夹臂式
电机
主轴电机功率Kw5.5
主轴电机功率X/Y/ZKw1.5/1.5/2.2
其它
所需气压Kgf/cm26.5
水箱容量L160
电力需求KVA15
净重（约）Kg3200
外形尺寸mm1800*2470*2370
